MVE 查特 CHART是深冷液體真空絕熱設備的專業制造工廠，是超低溫設備的引領者，是具有40多年生產歷史的超低溫設備生產歷史的工業廠家。其下屬的MVE品牌，一直生產超低溫絕熱杜瓦瓶，液氮罐產品。查特MVE產品，儲存的低溫介質耗損低，靜態揮發率低，已經在全世界各個行業得到了廣泛的使用。工業和醫療領域的查特用戶數不勝數。其中型產品還經常被利用與氣體使用的激光切割領域和質譜儀的供氣使用。

一  產品優點：

1液氮杜瓦瓶主要由罐體，監控裝置，安全裝置，壓力平衡回路，閥門及其他配件所組成，其主要的控制閥組及接頭安裝在罐體的頂部，主要是便于操作，并可鏈接各種標準尺寸的軟管。
2主體結構的罐體內外膽主要由奧氏體不銹鋼制造，內部高真空絕熱保溫應用絕緣物料，并經過真空處理，使真空層與熱力絕緣,真空層厚度25mm，經久耐用。
3組合式壓力控制調節，超低汽化損失。LCCM組合式調壓閥，是經過校準過的；專門為查特而獨特設計的；集增壓及經濟回流與一體的；可讀的，機械式的可調結構。查特調壓閥，調節帽下可直接讀出增壓回路的壓力。
4查特杜瓦瓶液氮罐都為您配置兩種便捷推車，可以方便移動及搬運罐體。
5查特獨特的可以重復使用的真空抽口，便于維護。
6標配的專利查特液位計，便于了解罐內液氮液位，便于沖裝液氮及使用。并可以360 °轉動。
 160MP查特MVE自增壓液氮罐杜瓦瓶

二 技術參數：

產品型號/Model		160MP	160HP
類別	規格	參數	參數
壓力級別		MP	HP
容量（升）	幾何容積	176L
尺寸和安全閥開啟壓力設定值
安全閥設定壓力	psig/mpa	230/1.6	350/2.4
直徑	厘米	50.8
高度	厘米	151.3
空重（公斤）		113.4	126.9
滿重（公斤）	N2	234	241
	O2	285	290
	Ar	322	325
	CO2		303
	N2O		293
標準狀態下氣體體積	N2	97	91
	O2	120	114
	Ar	117	111
	CO2		89
	N2O		84
性能
日蒸發量%每天	N2	2
	O2-Ar	1.4
	CO2-N2O		0.5
氣流量（NM3/Hr）	N2-O2-Ar	9.2
	CO2-N2O		2.9

* 在安全閥設定壓力下的充裝重量/Fill weight is based on relief valve setting pressure

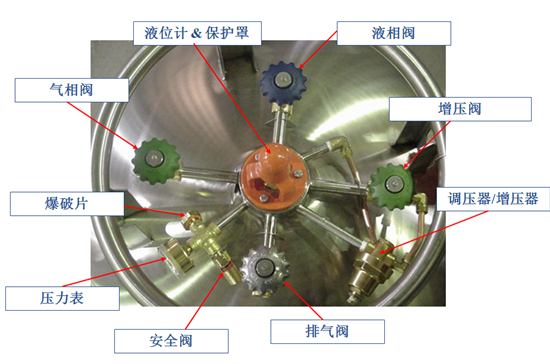

三 功能配置
1、氣相閥—可直接輸出氣體使用
2、液相閥—充裝或輸出液體
3、調壓器/增壓器—控制（接通/斷開）壓力控制調節器
4、排氣閥—釋放罐內壓力
5、安全閥—超壓泄壓
6、壓力表、安全閥、爆破片
7、增壓閥—開啟罐內增壓
9、液位表&保護罩—焊接絕熱氣瓶中液體寸量





四 查特杜瓦瓶的使用方法

A、使用氣體
1 將需氣管道接駁至氣體使用閥的接頭上，上緊接頭時必須使用兩把扳手，防止擰松接頭，造成接頭松動漏氣。
2 打開杜瓦瓶增壓閥，讓杜瓦瓶處于自動調壓狀態。
3 打開氣體使用閥開始供氣給用氣設備。
4 如長時間不使用，將氣體使用閥和增壓閥關閉，以免造成浪費。
5 用完后，關閉杜瓦瓶上所有閥門，防止空氣及其雜質進入杜瓦瓶，造成污染。
6 拆除接駁至氣體使用閥上的管道，松開管道時，必須確保管道內氣體已排空，并且使用兩把扳手防止擰松接頭，造成接頭松動漏氣。
  160MP查特MVE自增壓液氮罐杜瓦瓶

B、液體使用
1 將取液管道接駁至液體閥的接頭上，上緊接頭時必須使用兩把扳手，防止擰松接頭，造成接頭松動漏氣。

2 打開杜瓦瓶增壓閥，讓杜瓦瓶處于自動調壓狀態，但使用低壓罐或取液氮作冷凍的用戶，可根據提取液氮的速度開關增壓閥，選擇合適的壓力，但一般壓力不宜超過0.2Mpa。
3 緩慢開始液體閥，開始取液體。
4 如不使用，將液體閥和增壓閥關閉，以免造成浪費。
5 用完后，關閉杜瓦瓶上所有閥門，防止空氣及其雜質進入杜瓦瓶，造成污染。
6 拆除接駁至液體閥上的管道，松開管道時，必須確保管道內氣體已排空，并且使用兩把扳手防止擰松接頭，造成接頭接頭漏氣。


五 貯存及使用安全要點
1貯存及使用場所必須保持足夠通風，以防止氮氣和氬氣泄漏或排放，造成缺氧窒息；防止氧氣泄漏或排放，形成富氧，易造成周圍物質起火。
-貯存及使用場所必須遠離火源，熱源及腐蝕性物質。
2使用液體時，必須配戴皮手套或隔熱手套操作低溫部件，并保持干爽，防止凍傷手部皮膚。
3從杜瓦瓶取液氮作冷凍時，必須配戴臉罩，以防止液氮飛測凍傷臉部皮膚及眼睛。
4使用在氧氣的管道，接頭和密封材料等部件，嚴禁帶油脂，并且能與氧氣相容。
5如果有任何疑問，請與我公司聯系
